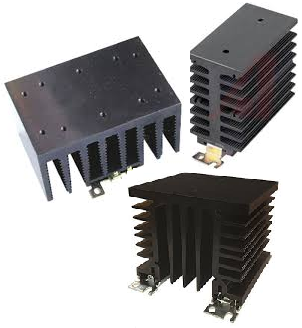

- Relais mit
(SSR
); Funktionsweise und
Hauptunterschied zu klassischen elektromechanischen Relais
:
Wir befinden uns in den 60er/70er Jahren des letzten Jahrhunderts,
als die industrielle Produktion exponentiell zu wachsen begann
und immer fortschrittlichere
Maschinen und Technologien erforderte. Dank der
Entstehung der „Transistoren” (1947) und der
„Thyristoren” war es möglich, die
elektrische Umschaltung ohne bewegliche mechanische Teile zu entdecken. Im
Falle des „Halbleiterrelais” wird über einen
„Optokoppler“,
der Ausgangskontakt mit Strom versorgt,
jedoch OHNE die Hilfe eines
„beweglichen“ Teils, das den Ausgangskontakt öffnet oder schließt. Auf diese Weise
werden alle Probleme im Zusammenhang mit mechanischem Verschleiß
ausgeschlossen, da es keine beweglichen Teile gibt.

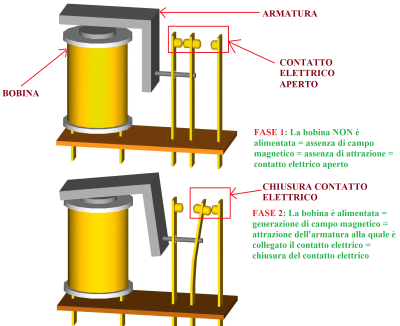

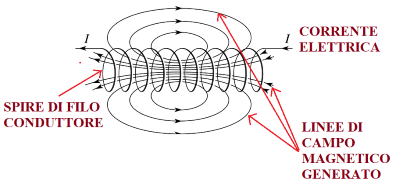

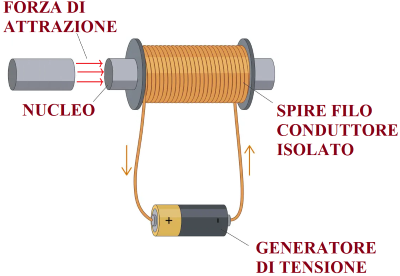

Diese letzte Besonderheit stellt den Hauptunterschied zwischen
einem elektromechanischen Relais und einem SSR-Relais dar.
Das „Halbleiterrelais” besteht
im Wesentlichen aus 3 Hauptteilen:
- Eingangsschaltung
- Ansteuerschaltung
- Ausgangsschaltung
In der Eingangsschaltung
wird die Steuerspannung an das Gerät angelegt, d. h.
die Spannung, die den Befehl zum Antrieb des Geräts selbst gibt;
sie wird normalerweise in einem Wertebereich von
3 Volt bis 32 Volt (DC oder AC) bereitgestellt.
Die Ansteuerschaltung
ist der Teil der Schaltung, der
den „Optokoppler” aktiviert, der wiederum den
„Transistor” der Ausgangsschaltung aktiviert.
Die Ausgangsschaltung des
Relais, bestehend aus einem Transistor, ist der Teil, der die sogenannten „Laststromversorgungen” aktiviert oder
deaktiviert.
Nachdem
er das Signal vom Ansteuerkreis empfangen hat, schaltet sich der
Transistor ein und ermöglicht so den
Stromfluss zu der Last, die über die Ausgangskontakte
des Relais daran angeschlossen ist.
Genauer gesagt kann man sagen,
dass ein SSR-Relais aus drei internen Mikroschaltungen besteht, die wie folgt definiert sind
:
-
„Isolierung”
-
„Funktion”
-
„Trigger”

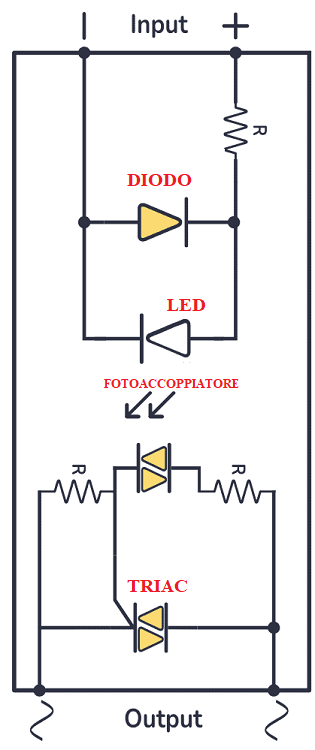

Die erste Schaltung, die als „Isolierung” bezeichnet wird,
isoliert die beiden Seiten des Relais elektrisch voneinander, d. h. die Steuerseite (
Kontrollseite) von der Lastseite. Diese Funktion gewährleistet
die elektrische Isolierung zwischen den beiden Teilen. Die galvanische Isolierung
des Relais wird mit Hilfe einer LED oder einer
Infrarotdiode erreicht, um den Transistor auf der Lastseite
(Trigger) zu aktivieren.
Es ist zu beachten, dass SSR-Relais vom Typ „AC“
einphasig und dreiphasig sein können und sich somit an alle Arten
von Lasten anpassen.
