- In welchem Temperaturbereich
muss ich arbeiten?
- Benötige ich eine
schnelle Messung?
- Benötige ich eine genaue Messung
der Daten oder reicht eine ungefähre Messung
aus?
- Muss ich eine Temperatur messen, die dem Material eigen ist,
also in Kontakt oder an der Oberfläche
?
- In welcher Umgebung befindet sich die Anlage,
an die die betreffende Sonde angeschlossen wird?
- Welcher Sensortyp wird von dem Gerät unterstützt, an das ich die Sonde anschließen muss
?
Aus diesen Fragen ergeben sich Antworten, die
mich auf sehr einfache Weise zur richtigen Wahl zwischen
Thermoelement und Widerstandsthermometer führen:

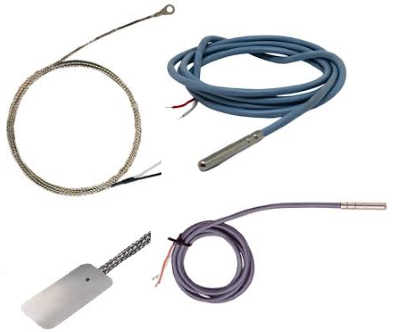

Warum
sollte man sich für ein
THERMOELEMENT entscheiden:
VORTEILE:
- verschiedene Größen
- großer Temperaturbereich
messbar
- hohe Reaktionsgeschwindigkeit
- geringe Kosten
NACHTEILE:
- geringere Genauigkeit bei der Datenerfassung
- teure Verkabelung, da
Kaltstellenkompensationskabel (kompensierte Kabel)
erforderlich sind
Auch die Arbeitsumgebung hat einen großen Einfluss auf die
Funktionsweise
der THERMOELEMENTE einen erheblichen Einfluss auf die Arbeitsweise der THERMOELEMENTE, denn wie wir festgestellt haben, gehört zu
den Fragen, die man sich bei der Auswahl der Sonde stellen muss, auch die
Frage, in welcher Umgebung wir arbeiten. Warum
ist das so? Ganz einfach, weil sich die verschiedenen Sondentypen (in diesem Fall THERMOELEMENTE)
nicht nur hinsichtlich des gemessenen Temperaturbereichs
und der Art des Materials, aus dem sie bestehen, um
in verschiedenen Temperaturbereichen eingesetzt werden können, sondern auch
unterschiedliche Lebensdauern aufweisen, die von der Umgebung abhängen, der sie ausgesetzt sind.
Sie werden unterteilt in:
TYP
AMBIENTE DI
LAVORO
COMPOSIZIONE
CHIMICA
RANGE TEMPERATURA
-
J
atmosfere riducenti e
vuoto
ferro/costantana
da
-100 a 760°C
-
K
atmosfere neutre o
ossidanti
chromel/alumel
da -100 a 1260°C
-
T
atmosfere riducenti, inerti/sottovuoto,
ossidanti rame/costantana
da -200 a 400°C
-
N
sostituiscono le tipologie K in ambiti
gravosi nicrosil/nisil
da -100 a 1260°C
-
E
atmosfere inerti o
ossidanti
chromel/costantana
da -200 a 1000°C
-
R
atmosfere in alte temperature usate nei processi
industriali
platino-rodio
(13%)/platino
da 260°C a 1760°C
-
S Atmosphären
bei hohen Temperaturen, die in Laborprozessen verwendet werden
Platin-Rhodium
(10%)/platino da
260°C a 1760°C
-
B
Atmosphären mit höheren Temperaturen als
die Typen „R” und „S” Platin-Rhodium
(30 %)/Platin-Rhodium (6 %) da 870°C a
1820°C
-
C atmosfere a
vuoto
spinto
tungsteno-renio
(5%)/tungsteno-renio (26%) da 0°C
bis 2315 °C
Warum
sollte man sich für eine
WÄRMEMESSSTAB:
VORTEILE:
- Hohe Genauigkeit bei der Datenerfassung
- Einfache Verkabelung möglich mit
einfachen Kupferkabeln
- Gute Stabilität
NACHTEILE:
- Begrenzter Temperaturbereich
- Empfindlich gegenüber Vibrationen
- Stromversorgung erforderlich
- hohe Kosten
Was sind die wichtigsten
Arten von
WIDERSTANDSTHERMOMETERN?
Im Wesentlichen werden Widerstandsthermometer
nach dem für ihre Zusammensetzung verwendeten Material klassifiziert,
das entweder PLATIN
(Pt) oder NICKEL (Ni) sein. Von den beiden Arten wird
am häufigsten die erste, also PLATIN, verwendet, da es im Gegensatz
zu NICKEL eine ausgezeichnete Korrosionsbeständigkeit und eine
lange Stabilität aufweist und darüber hinaus einen guten
messbaren Temperaturbereich von -200 bis +850 °C hat. Die Alternative
zu NICKEL sind in der Herstellung kostengünstiger,
aber weniger langzeitstabil und weisen eine geringere Messgenauigkeit
bei hohen Temperaturen auf. Zu beachten ist auch, dass
NICHEL-Widerstandsthermometer einen geringeren messbaren Temperaturbereich
von -80 bis +260 °C aufweisen.
Widerstandsthermometer können
in drei verschiedenen Varianten konfiguriert werden,
nämlich:
- 2-Leiter:
wird hauptsächlich dort eingesetzt, wo keine hohe
Messgenauigkeit erforderlich ist und die Verbindungsstrecken kurz sind
- 3-Leiter:
wird dort eingesetzt, wo eine höhere Messgenauigkeit erforderlich ist
und die Verbindungsstrecken mittel bis lang sind
- 4-adrig:
wird verwendet, wenn eine hohe Messgenauigkeit erforderlich ist
Die am häufigsten verwendeten Widerstandsthermometer
sind die sogenannten PT
100
und die
PT
1000, bzw.
„PLATINO 100 Ohm und PLATINO 1000
Ohm", wobei die Angaben 100 und 1000 Ohm den gemessenen Widerstand der
Sonde bei 0 °C darstellen.
Es gibt noch zwei weitere
Typen, die
Sonde
NTC und die
Sonde PTC,
die sich lediglich in der Art und Weise der
Temperaturmessung unterscheiden, da die
NTC
verändert ihren Innenwiderstand
und verringert ihn bei steigender Temperatur;
umgekehrte Funktionsweise ihrer „Schwester”
PTC, der
linear proportional
zur gemessenen Temperatur
ansteigt.
- Wenn der Typ
„NTC” verwendet wird und wenn der
„PTC
":
Solitamente la
NTC wird
verwendet in Bereichen der Messung der Innentemperatur von
Lebensmitteln, Flüssigkeiten, Heizkesseln, Kühlaggregaten
(Kühlschränke/Klimaanlagen), während der PTC
in der Regel als thermische „Sicherheitsvorrichtung”
in Motoren, Überstromschutzvorrichtungen und kleinen
Heizgeräten (Haartrockner, Toaster usw.) eingesetzt und
als Signalgeber für thermische Sicherheitsschalter
verwendet.
Da nun die Vor- und Nachteile der verschiedenen
Arten von Sonden, Thermoelementen oder Widerstandsthermometern, Kontakt- oder
Infrarotsensoren, PTC oder NTC, bekannt sind,kann man daraus schließen, dass es KEINE
BESSERE ODER SCHLECHTERE Art gibt
als die andere, man muss lediglich verstehen, welcher
Sensor für die jeweilige Anwendung der richtige ist.
